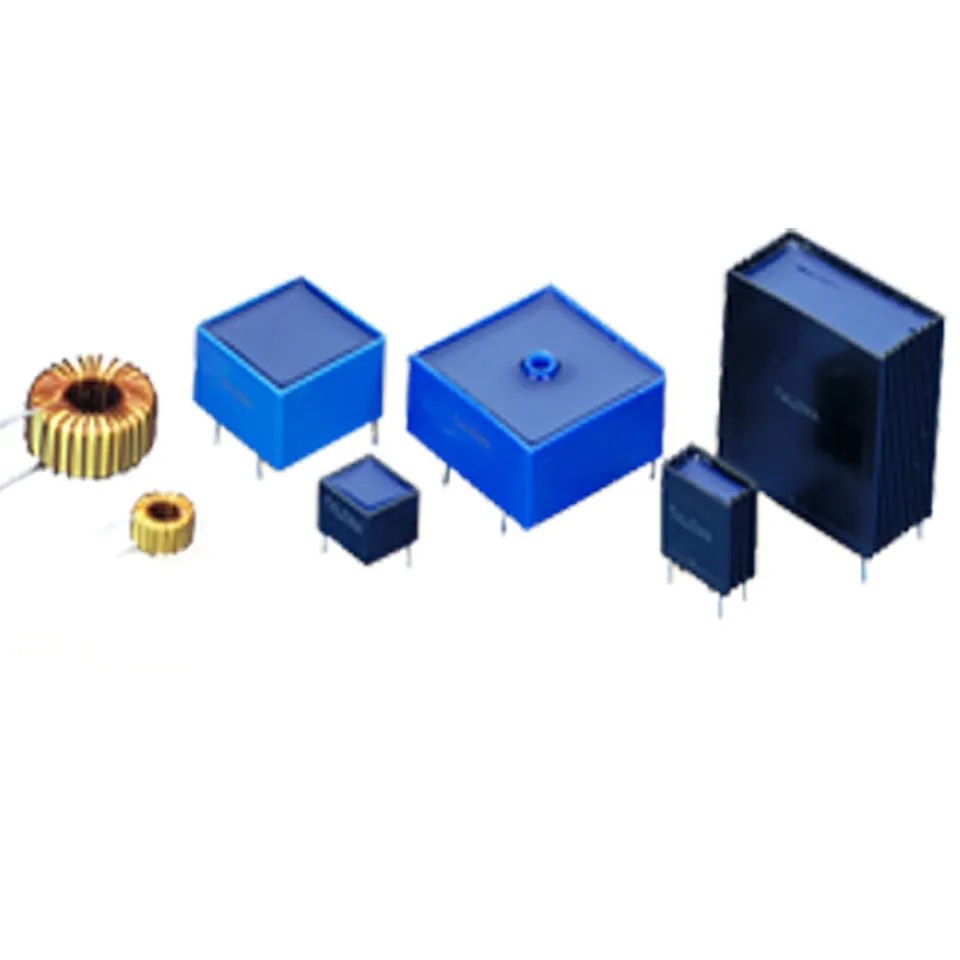

Die Talema SA Serie ist eine kompakte Speicherdrossel für Schaltnetzteile als Ringkerndrossel und Leistungsdrossel. Der Toroid-Typ arbeitet bis 100kHz mit 0,63A bis 20A und 10µH bis 8200µH aus amorphem Eisenkern. Bauformen SAO offen, SAF flach und SAV vertikal decken unterschiedliche Leiterplattenlayouts ab.
Auf Lager
-
1
+
Erhalte es in 3–5 Werktagen.
12 Personen sehen sich diesen Artikel gerade an.Heute wurden 18 Stück verkauft.Nur noch 8 Stück auf Lager.
Die Talema SA Serie ist als kompakte Hochleistungsdrossel im toroidalen Gehäuse für Schaltnetzteile bis 100kHz entwickelt. Der Spaltkern aus amorpher Eisenlegierung senkt Wicklungsverluste deutlich gegenüber Pulverkernen. Hohe Güte und stabile Induktivität bei DC-Vormagnetisierung halten die Erwärmung niedrig.
Talema SA Ringkerndrossel Strom und Induktivität
Als SMPS-Drossel deckt die Serie 0,63 Ampere bis 20 Ampere und 10 Mikrohenry bis 8200 Mikrohenry ab. Die Induktivität bleibt bei wechselndem Gleichstrombias sehr stabil. Geringe Temperaturerhöhung erlaubt dichte Bestückung im Netzteil.
SAO SAF SAV Bauformen und Montage
SAO ist offene Bauform, SAF flache Horizontalmontage von 17,5x15mm bis 49x49mm, SAV vertikale Montage bis 45x22,5mm Höhe 46,7mm. Vollvergossene Varianten erfüllen GFK-Klasse minus 40 bis plus 125 Grad nach DIN 40040. Pinbelegung und Maße stehen im Datenblatt.
