Die Talema CKV Series Doppeldrossel ist eine kompakte Gleichtaktdrossel für Signalleitungen und Stromversorgungen. Als Entstördrossel bzw. Common Mode Choke bietet sie hohe Dämpfung über einen weiten Frequenzbereich bei geringer Koppelkapazität. Die CKV-S Variante mit Sector-Wicklung eignet sich für Power-Lines bis 250Vac, die Standard-CKV für 42Vac und 80Vdc.

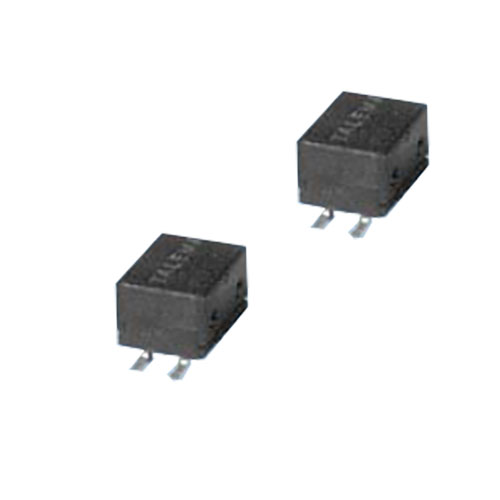

Passend dazuTalema CLJ-2 SMD Doppeldrossel CAN-Bus Bifilar3,65 €
Kategorien : CKV Series
SKU : WAT-CKV-050
Talema CKV Series Doppeldrossel wird als Common Mode Choke in Daten-, Signal- und Power-Lines eingesetzt. Die Standard-CKV ist für 42Vac 50/60Hz und 80Vdc ausgelegt und in 2x4,7mH, 2x10mH oder 2x38mH erhältlich. Hohe Dämpfung über einen breiten Frequenzbereich bei niedriger Wicklungskapazität sorgt für saubere Signalübertragung.
Die CKV-S Serie nutzt Sector-Wicklung und ist für 250Vac Netzanwendungen dimensioniert. Erhältlich sind 2x4,7mH, 2x6,8mH, 2x10mH, 2x15mH und 2x30mH für unterschiedliche Entstöranforderungen. Als Signaldrossel unterdrückt sie asymmetrische Störungen, als Netzdrossel glättet sie leitungsgebundene Emissionen im Schaltnetzteil und in der Steuerung.
Das flammhemmende Gehäuse nach UL94V-0 erlaubt den Einsatz in kompakten Geräten. Weitere Induktivitätswerte sind auf Anfrage lieferbar.
Alle Typen werden in ISO 9001 und ISO 14001 zertifizierter Fertigung hergestellt und sind RoHS- und REACH-konform. Anschlussraster und Bauform sind für Leiterplattenmontage in Signal- und Stromversorgungskreisen optimiert.
Gleichtaktdrossel für Signal- und Power-Lines
Hohe Dämpfung über weiten Frequenzbereich
Geringe Wicklungs- und Koppelkapazität
CKV-S Sector-Wicklung für 250Vac Power-Lines
Flammhemmendes Gehäuse nach UL94V-0
Serie: CKV Series
Modell: CKV 2x10mH, CKV-S 2x10mH
Normen: RoHS konform, REACH konform, ISO 9001 Fertigung
Gehäuse: UL94V-0
Variante: CKV für Signalleitungen, CKV-S für Power-Lines
Produkttyp: Doppeldrossel, Gleichtaktdrossel
Nennspannung: CKV 42Vac 80Vdc, CKV-S 250Vac
Induktivität: 2x4,7mH, 2x10mH, 2x38mH, 2x6,8mH, 2x15mH, 2x30mH
Weitere Bezeichnung: Entstördrossel, Common Mode Choke
Verkäufer: Wattwerk
CKV ist für Signal- und Datenleitungen bis 42Vac/80Vdc ausgelegt, CKV-S mit Sector-Wicklung für Power-Lines bis 250Vac.
Die Störungen auf der Leitung sind endlich weg.
Schön kompakt, ließ sich problemlos einlöten.
Netzteil brummt deutlich weniger als vorher.
Verarbeitung wirkt ordentlich, funktioniert wie erwartet.
Hab die Drossel in mein DIY-Netzteil gesetzt, läuft ruhig.
Nimmt kaum Platz weg auf der Platine.
Läuft seit Wochen ohne Probleme im Dauerbetrieb.
Dämpfung ist gut, Einbau war etwas fummelig.
Für Signalleitungen echt brauchbar.
Funktion okay, aber die Pins saßen bei mir recht stramm.
